ลูกลอยไฟฟ้า โซมิค ติดตั้งอย่างไร

Home / บทความ / ลูกลอยไฟฟ้า โซมิค ติดตั้งอย่างไร Return to Previous Page

หลายคนอาจจะเคยเจอปัญหา น้ำล้นแทงค์ หรือ ปั๊มน้ำทำงานไม่หยุด แต่น้ำก็ไม่ไหล จนปั๊มน้ำไหม้ กันมาแล้ว หนึ่งในสาเหตุของปัญหานี้อาจเกิดจาก ลูกลอยไฟฟ้า หรือ สวิทซ์ลูกลอย ที่ติดตั้งอยู่ที่แทงค์ ซึ่งหากเรารู้วิธีการติดตั้งที่ถูกต้อง และเข้าใจการทำงานของสวิทซ์ลูกลอย ก็สามารถตรวจสอบและซ่อมเองได้ วันนี้ช่างช้างจะพาไปดูพื้นฐานการทำงาน และ การติดตั้งอย่างถูกวิธี ของสวิทซ์ลูกลอยกันนะครับ จะได้ซ่อมเองได้โดยไม่ต้องง้อช่าง

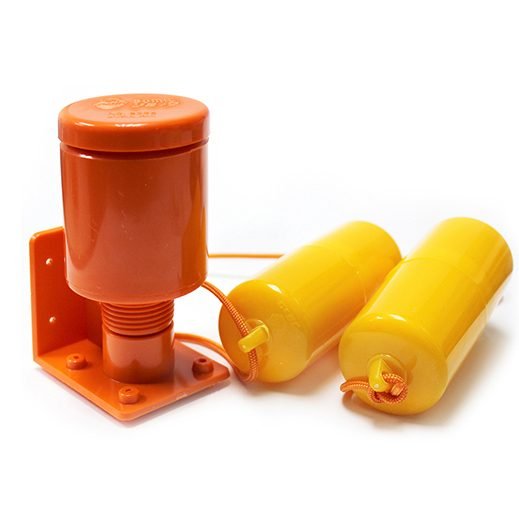

มารู้จัก ลูกลอยไฟฟ้า (Float Switch control)

สวิทซ์ลูกลอย หรือ ลูกลอยไฟฟ้า โซมิค นั้นแบบทุ่นลอย เป็นอุปกรณ์ที่ใช้ในการควบคุมการทำงานของปั๊มน้ำตามปริมาณน้ำในแทงค์ โดยตัวลูกลอยไฟฟ้านั้นจะต้องติดตั้งบนแทงค์น้ำ และ ต่อสายไปเข้ากับปั๊มน้ำ เพื่อควบคุมการทำงานของปั๊มน้ำให้ ทำงานหรือหยุดทำงาน ตามลูกลอยที่ลอยอยู่บนน้ำ ซึ่งจะทำให้ปั๊มน้ำทำงานเมื่อจำเป็น หรือ เมื่อระดับน้ำลงต่ำถึงระดับที่กำหนดไว้ ผลก็คือปั๊มน้ำจะไม่ต้องทำงานหนัก และ สามารถยืดอายุการใช้งานของปั๊มน้ำออกไปได้นั่นเอง


ลูกลอยไฟฟ้า แบบทุ่นลอย ทำงานอย่างไร

หลังจากรู้แล้วว่า สวิทซ์ลูกลอยคืออะไร ก็มาดูการทำงานเบื้องต้นของลอกลอยไฟฟ้ากัน ลูกลอยไฟฟ้า ของโซมิค นั้นเป็นแบบทุ่นลอย ซึ่งทำหน้าที่เหมือน สวิทซ์เปิดปิดปั๊มน้ำโดยอัตโนมัติ โดยใช้การลอยของทุ่น เป็นตัวกำหนดเวลาการเปิด-ปิด ของปั๊มน้ำ

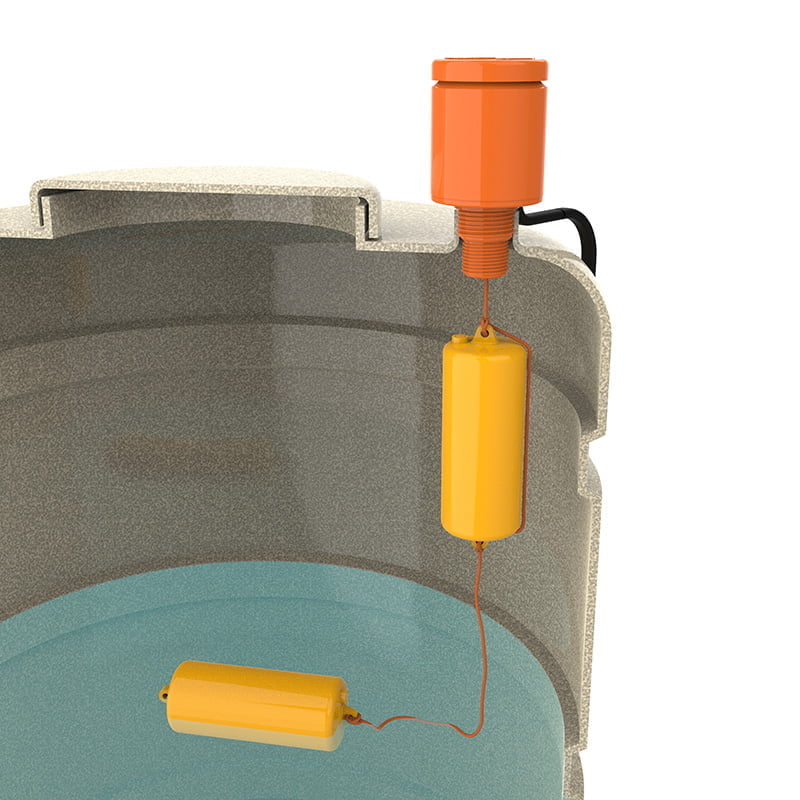

โดยตัวสวิทซ์ที่ติดตั้งอยู่ด้านบนแทงค์จะถูกกด เมื่อลูกลอยทั้ง 2 ลูก ถูกดึงลงในแนวดิ่ง (ไม่มีน้ำให้ทุ่นลอย) และ สวิทซ์จะถูกปล่อย เมื่อลูกลอยทั้ง2ลูก ลอยอยู่บนผิวน้ำ ด้วยการทำงานเบื้องต้นแบบจึงสามารถควบคุมการเปิด-ปิด ของปั๊มได้ โดยใช้ระดับน้ำเป็นตัวควบคุม


การติดตั้ง ลูกลอยไฟฟ้า โซมิค

การติดตั้งนั้นแบ่งออกเป็น 3ขั้นตอน ใหญ่ๆ คือการติดตั้งสวิทซ์, การผูกลูกลอย และ การต่อสายไฟ เข้ากับปั๊มน้ำ


การติดตั้ง สวิทซ์ หรือ Relay Unit

การติดตั้งลูกลอยไฟฟ้านั้น ต้องติดตั้ง ตัวสวิทซ์ ไว้เหนือถังเก็บน้ำ หรือ แทงค์น้ำ และปล่อยให้ ลูกลอยทั้ง 2ลูกอยู่ในน้ำ การติดตั้งสวิทซ์นั้น สามารถติดตั้งโดยตรงบนแทงค์น้ำ โดยส่วนมากแทงค์น้ำจะมีรูสำหรับติดตั้ง ลูกลอยไฟฟ้าไว้ให้ หรือ หากไม่มี ก็สามารถเจาะรูที่ด้านบน และ ใช้ Bracket รูปตัว L ที่แถมไปกับตัวลูกลอยไฟฟ้า ในการติดตั้งสวิทซ์บนตัวแทงค์ หรือ หากถังเก็บน้ำไม่มีฝา ก็สามารถติดตั้ง Bracket รูปตัว L ไว้ที่ผนังของถังเก็บน้ำได้เช่นกัน

สิ่งสำคัญในการติดตั้งตัวสวิทซ์คือ ตัวสวิทซ์ต้องติดตั้งในแนวดิ่ง เพื่อให้เชือกที่ผูกกับลูกลอยไม่ไปสัมผัสกับ ตัวแทงค์ หรือ Bracket ซึ่งอาจจะทำให้เชือกฝืด หรือ ติดที่ขอบ และทำให้ลูกลอยทำงานผิดพลาดได้นั่นเองครับ

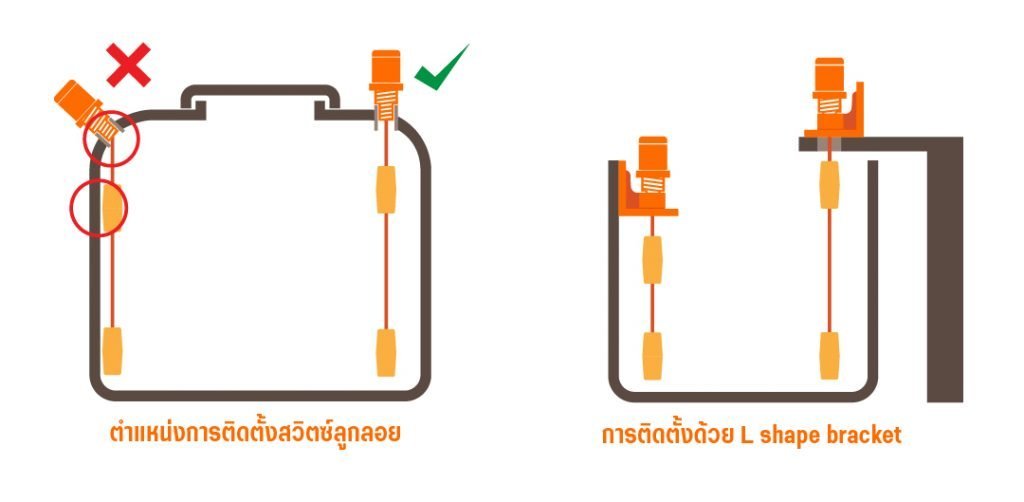

การติดตั้ง สวิทซ์ ลูกลอยไฟฟ้า

 การผูกลูกลอย

การผูกลูกลอยนั้นมีส่วนสำคัญในการควบคุมระดับน้ำ ในแทงค์ หรือถึงเก็บน้ำ โดยการผูกนั้นสามารถทำได้ 2แบบ ซึ่งก็จะเอาไว้ใช้ในการใช้งานที่ต่างกัน คือ

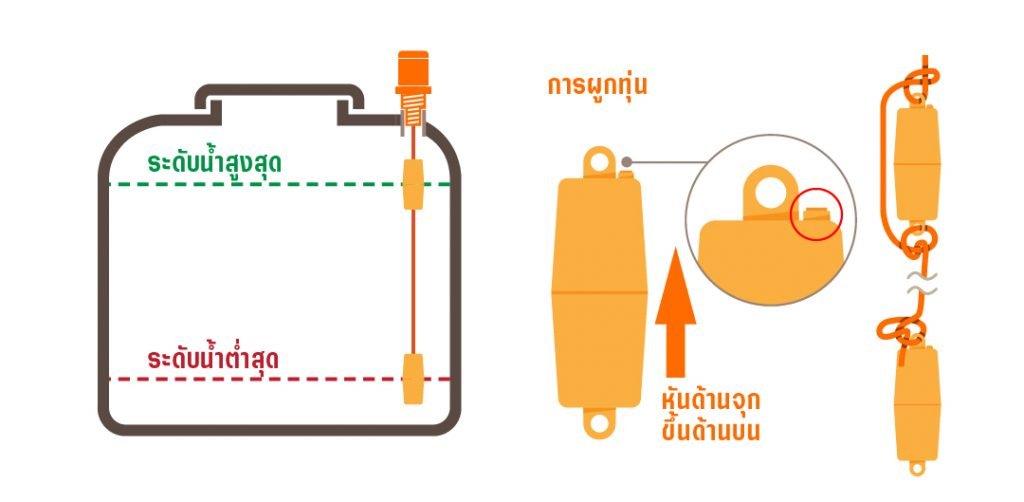

  1. ผูก แยก บน-ล่าง  โดยการผูกแบบนี้จะกำหนด ระดับน้ำทั้งระดับที่สูงที่สุดและต่ำที่สุด ของแทงค์ได้

ลูกลอยที่อยู่ด้านบน ใกล้กับสวิทซ์จะเป็น ตัวกำหนด ระดับน้ำสูงสุด

ลูกลอยด้านล่าง ที่อยู่ที่ปลายเชือกก็จะเป็นตัวกำหนด ระดับน้ำต่ำสุด

การผูกแบบนี้เหมาะสำหรับ การควบคุมปั๊มน้ำให้ไม่ต้อง เปิด-ปิด บ่อย กล่าวคือหากระดับน้ำยังลงไปไม่ถึงจุดต่ำสุด ปั๊มก็จะยังไม่ทำงาน การทำงานของปั๊มก็จะมีการเว้นระยะที่ยาวขึ้น

การติดตั้งทุ่น

2. ผูกเป็นพวง สามารถผูกลูกลอยทั้งสองอันไว้ด้วยกัน ได้เช่นกัน โดยการผูกแบบนี้จะกำหนดระดับน้ำระดับเดียว คือระดับสูงสุด โดยหากระดับน้ำต่ำกว่านั้นปั๊มก็จะทำงานทันที เหมาะสำหรับการถังเก็บน้ำที่ต้องการให้ ถังเต็มอยู่ตลอดเวลา


การต่อวงจร ลูกลอยไฟฟ้า เข้ากับปั๊มน้ำ

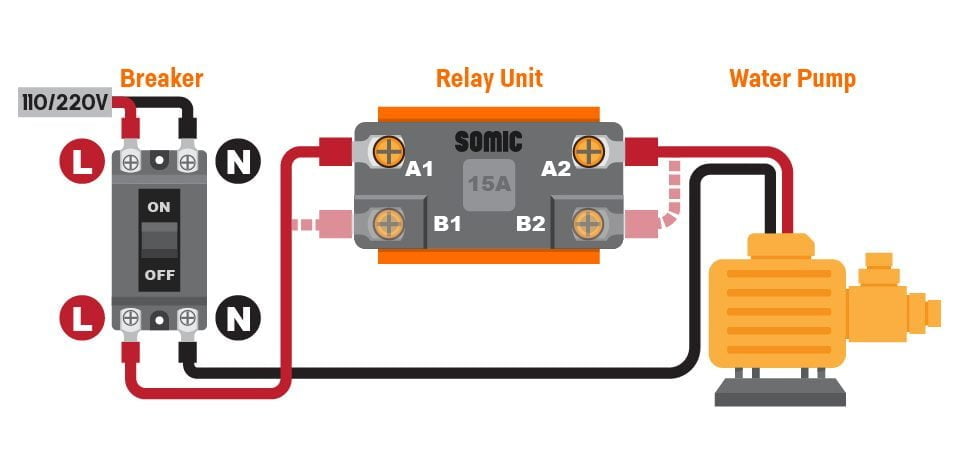

ต่อวงจร ลูกลอยไฟฟ้า

การต่อสายไฟจากปั๊มน้ำ เข้ากับสู่สวิทซ์ นั้นให้ต่อที่สาย L การต่อวงจรนั้น ทำได้ 2รูปแบบตามการใช้งาน

ระบบ A (NO)

น้ำหมด ปั๊มน้ำเข้า

(น้ำหมด -> ปั๊มน้ำทำงาน / น้ำเต็ม -> ปั๊มน้ำหยุด)

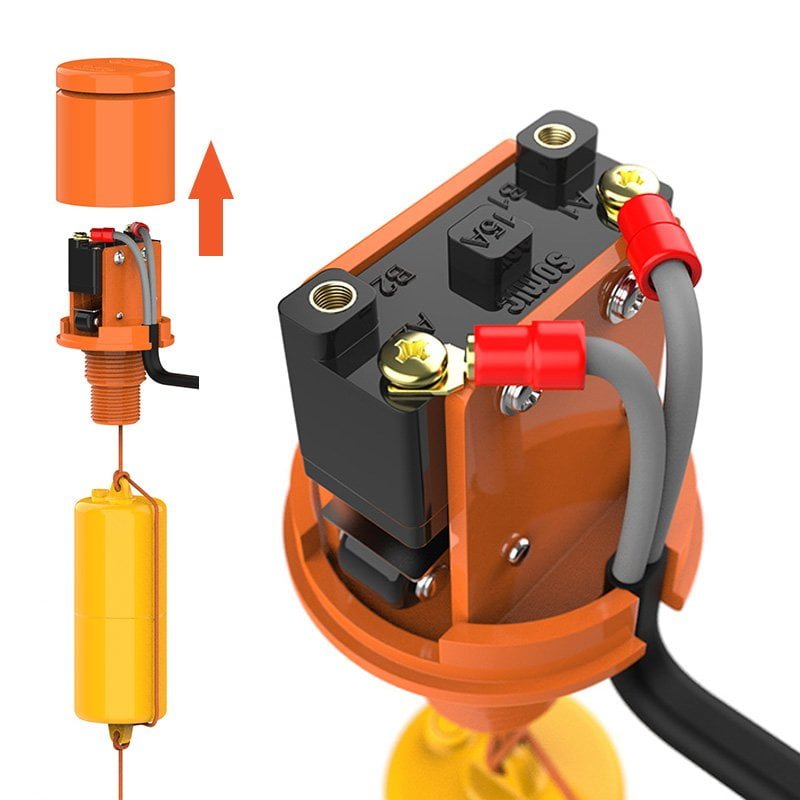

ระบบ A ลูกลอยไฟฟ้า
เปิดฝาครอบ เพื่อต่อสายไฟเข้าตัวสวิทซ์

การทำงานระบบนี้ให้ต่อสาย L เข้ากับสวิทซ์ที่ขั้ว A1 และ A2 (NO) บนตัวสวิทซ์


ระบบ B (NC)

น้ำเต็ม ถ่ายน้ำออก

(น้ำเต็ม -> ปั๊มทำงาน / น้ำหมด -> ปั๊มหยุด)

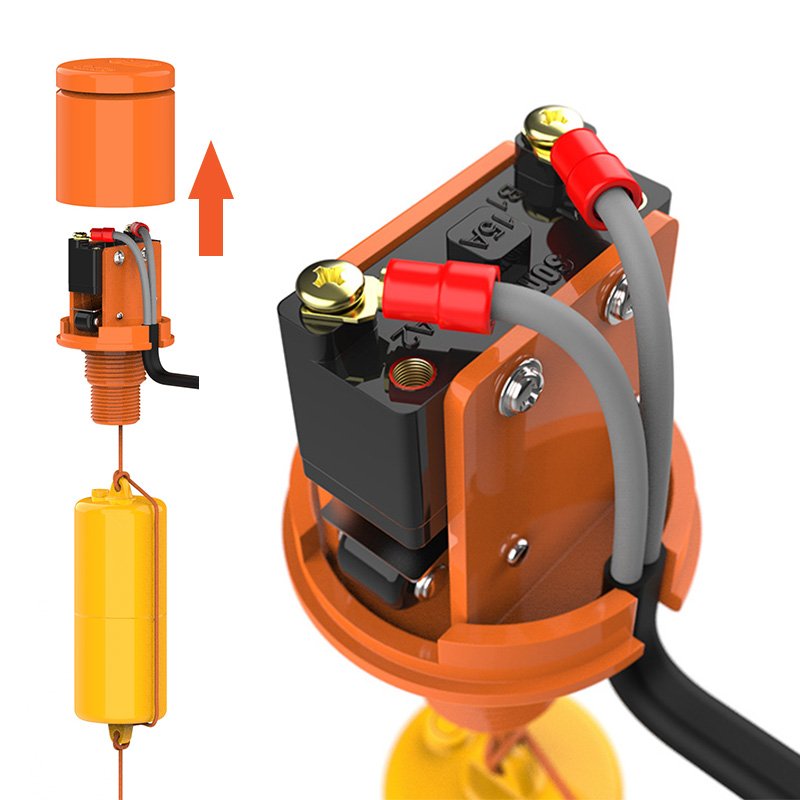

ระบบ B ลูกลอยไฟฟ้า
เปิดฝาครอบ เพื่อต่อสายไฟเข้าตัวสวิทซ์

การทำงานระบบนี้ให้ต่อสาย L เข้ากับสวิทซ์ที่ขั้ว B1 และ B2 (NC) บนตัวสวิทซ์

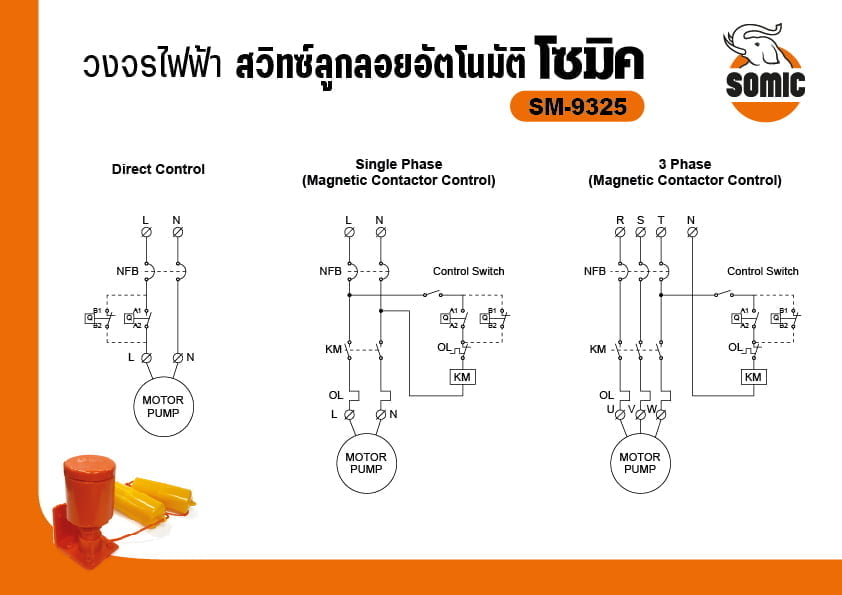

เท่านี้สวิทซ์ลูกลอยโซมิค ก็จะทำการความคุมการทำงานของปั๊มน้ำได้อย่างมีประสิทธิภาพ ตรงตามความต้องการของคุณแล้วล่ะครับ สิ่งที่ควรระมัดระวังอีกเล็กน้อยก็คือ สวิทซ์ลูกลอย โซมิคนั้นถูกออกแบบให้รองรับกับ ปั๊มน้ำขนาดไม่เกิน 1.5แรง (HP) นะครับสำหรับการต่อตรงเข้ากับปั๊มน้ำ สำหรับปั๊มที่มีขนาดใหญ่กว่านี้ ควรมีการติดตั้ง แมกเนติก คอนแทคเตอร์ (Magnetic Contactor)  เพื่อควบคุมกำลังไฟที่จะเข้าสู่สวิทซ์ ไม่ให้มากเกินไปจนลูกลอยไฟฟ้าเกิดความเสียหายครับ สามารถปรึกษาช่าง โดยใช้แผงวงจรไฟฟ้าตามด้านล่างประกอบได้เลย

สุดท้ายนี้ช่างช้าง ก็ขอฝาก สวิทซ์ลูกลอย โซมิค ไว้ด้วยนะครับ ลูกลอยไฟฟ้าโซมิค ผลิตจากวัสดุคุณภาพ และ ผ่านกระบวนการผลิตที่ได้มาตฐานสากล ได้รับตรวจสอบการใช้งานทุกชิ้น อายุการใช้งานยาวนาน ทนแดด ทนฝน หากไม่ต้องการเปลี่ยนลูกลอยบ่อยๆ เลือกใช้ สวิทซ์ลูกลอยโซมิค นะครับ
